ケルビンプローブフォース顕微鏡(KPFM)

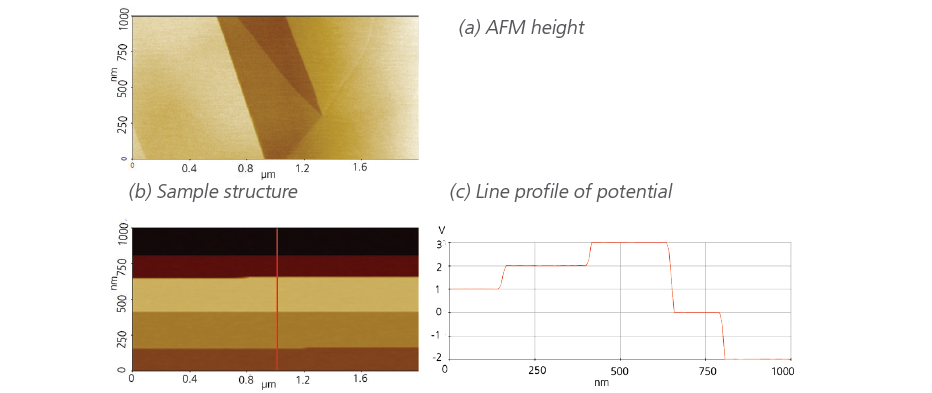

KPFMの原理は、DCバイアスフィードバックを備えた拡張型EFMに似ています。DCバイアスはフィードバックループによって制御され、ω値をゼロにします。この力をゼロにする直流バイアスは表面電位の尺度です。KPFMと拡張型EFMの違いは、ロックインアンプから取得した信号の処理方法にあります。 ロックインアンプのω信号は次の式で表すことができます。スキャニング―ケルビンプローブ顕微鏡法-KPFM-f3 ω信号を単独で使用することで表面電位が測定可能です。ω信号の振幅は、VDC=Vsのとき、またはDCオフセットバイアスが試料の表面電位と一致するときにゼロになります。フィードバックループをシステムに追加すれば、ω信号を測定するロックインアンプの出力がゼロになるようにDCオフセットバイアスを変更することができます。 このDCオフセットバイアスの変動からイメージングされた画像は、表面電位の絶対値を表すイメージとして出力されます。
